防火卷簾的控制器內部接線怎么接

　　防火卷簾的控制器內部接線怎么接?

　　供電線一根：到卷簾控制器，供卷簾電機使用。電機上的三根線：1、去往電機的三相電源線;2、電機抱閘線圈線;3上下限位開關線。

模塊的兩根線：1、模塊的啟動線(無源和有源接法);2、模塊的反饋線(常用中位反饋和下位反饋)。

手動控制盒的接線：有5根和3根兩種。

不同的品牌控制器有不同的接法，但思路是想通的，假如有源接法，需要把插針插在有源一側，假如是無源接法，插針反之插。

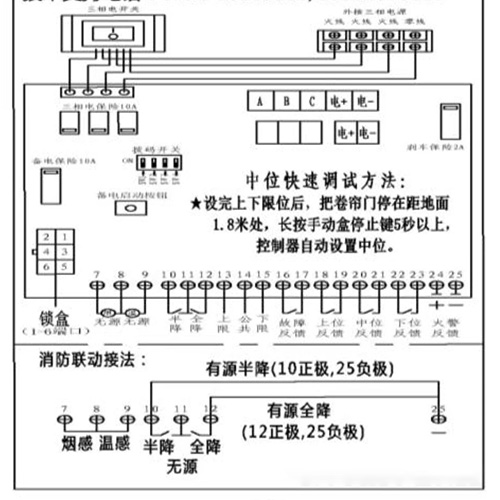

一般控制器盒子上有接線說明，以上圖為例，

如果有源的接法，有源半降(10正極，25負極);有源全降(12正極，25負極)，半降反饋接20和21，全降反饋接22和23。如果無源接法，無源半降(直接接10和11);無源全降(直接接12和11)，半降反饋接20和21，全降反饋接22和23。

有煙感和溫感端子，此煙感和溫感是非編碼煙感，是廠家的專用煙感和溫感，也屬于無源接法，煙感開關量信號接7和8半降，溫感開關量信號接8和9全降。

撥碼開關的設置一般是兩步降還是延時降，電機左安裝還是右安裝等。
